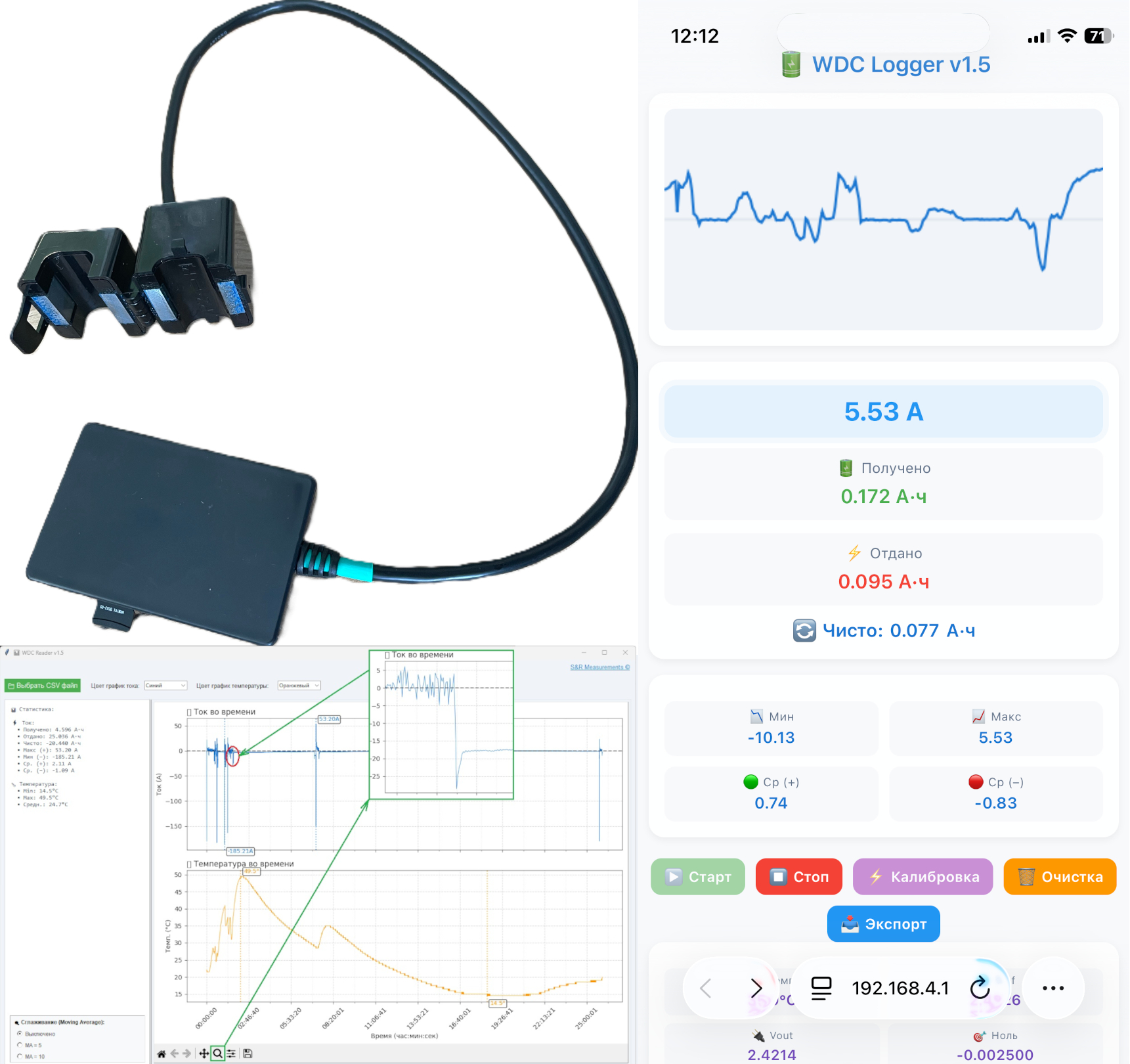

WDC Logger
Основные функции
- Мониторинг тока в реальном времени
- Регистрация данных на microSD карту в формате CSV
- Беспроводной мониторинг через встроенный веб-интерфейс (WiFi точка доступа)
- Расчёт баланса энергии (получено/отдано/чистый баланс в А·ч)
- Визуализация графика тока в реальном времени
- Экспорт данных для последующего анализа
Уникальные особенности
- Полная автономность — встроенный веб-сервер
- Диапазон мониторинга и логирования -165 ... +165 А
- Бесконтактный мониторинг с логировнием — без вмешательства в цепь
- Логирование более 24 часов
- Питание от USB Type-C 5V (Блок питания или Power Bank)
- Все данные локально — без облака
- Работает в любом браузере
- Единоразовая покупка — без подписок
- Специализированное приложение для работы с логами - WDCReader
Сферы применения
Автодиагностика
- Тестирование систем заряда/разряда АКБ
- Диагностика генератора
- Мониторинг потребления бортовых систем
- Проверка инверторов и преобразователей
Энергетика и ВИЭ
- Мониторинг солнечных электростанций
- Контроль заряда/разряда АКБ
- Анализ потребления в автономных системах
- Тестирование ИБП
Промышленность
- Диагностика электродвигателей ПТ
- Контроль гальванических процессов
- Мониторинг электролизных установок
- Тестирование источников питания
Лаборатории
- Исследование переходных процессов
- Анализ потребляемой мощности
- Анализ производимой мощности
Телекоммуникации
- Диагностика и мониторинг питания
- Контроль резервных АКБ
- Анализ потребления оборудования
- Анализ ИБП
Технические характеристики
| Диапазон фиксируемых токов | ±165 А |
| Погрешность | ≤2% при токах <150A, ≤3% при токах >150A (с калибровкой) |
| Линейность | ≤1% от полной шкалы |
| Полоса пропускания | DC ~ 50 кГц |
| Время отклика | ≤7 мкс |
| Мёртвая зона | 10 мА |
| Частота дискретизации | 1 Гц (на SD) |
| Частота обновления UI | 5 Гц (веб-интерфейс) |
| Объем SD карты | Не более 32 ГБ |
| Формат данных | CSV |
| Дополнительно | Приложение WDCReader для Windows |
| Точка доступа | SSID: WDC_Logger |
| Пароль | 012345678 |
| IP-адрес | 192.168.4.1 |
| График | 240 точек, обновление 200 мс |
| Статистика | Мин/макс/среднее, баланс А·ч |
| Управление | Старт/стоп/калибровка/очистка/экспорт |
Функциональные возможности
Автоматическая калибровка нуля
- При каждом включении устройства
- Сохранение параметров в памяти
- Ручная калибровка по запросу
Температурная компенсация
- Автоматическая каждую секунду
- Коррекция дрейфа офсета датчика
- Коррекция чувствительности
Интеллектуальная фильтрация
- Усреднение сэмплов
- Мёртвая зона 10 мА
- Подавление дребезга
Расширенная статистика
- Мгновенный ток (точность 0.01 А)
- Мин/макс за сессию
- Баланс энергии (А·ч)
Визуализация
- График с авт. масштабированием
- 240 точек с прокруткой
- Обновление каждые 200 мс
Экспорт и анализ
- CSV с временными метками
- Приложение WDCReader
- Совместимость с любым ПО
Загрузки
Файлы для работы с WDC Logger
WDCReader
Приложение для анализа логов под Windows. Импорт CSV, визуализация графиков, работа с графиками, экспорт.
Скачать (ZIP)Руководство пользователя
Полная инструкция по эксплуатации, калибровке и настройке WDC Logger.
Открыть (PDF)Файлы загружаются с внешнего сервера. Убедитесь, что у вас есть доступ к интернету. Для PDF-файлов рекомендуется использовать встроенный просмотрщик или Adobe Reader.
Отказ от ответственности
WDC Logger предназначен для мониторинга и оценочных измерений в низковольтных цепях постоянного тока. Устройство не является средством измерений государственного метрологического контроля и не подлежит поверке. Показания прибора носят справочно-информационный характер. Точность измерений зависит от условий эксплуатации и качества проведенной калибровки. Производитель не несет ответственности за решения, принятые на основе полученных данных, и рекомендует использовать устройство в сочетании с профессиональным измерительным оборудованием для критически важных задач.
